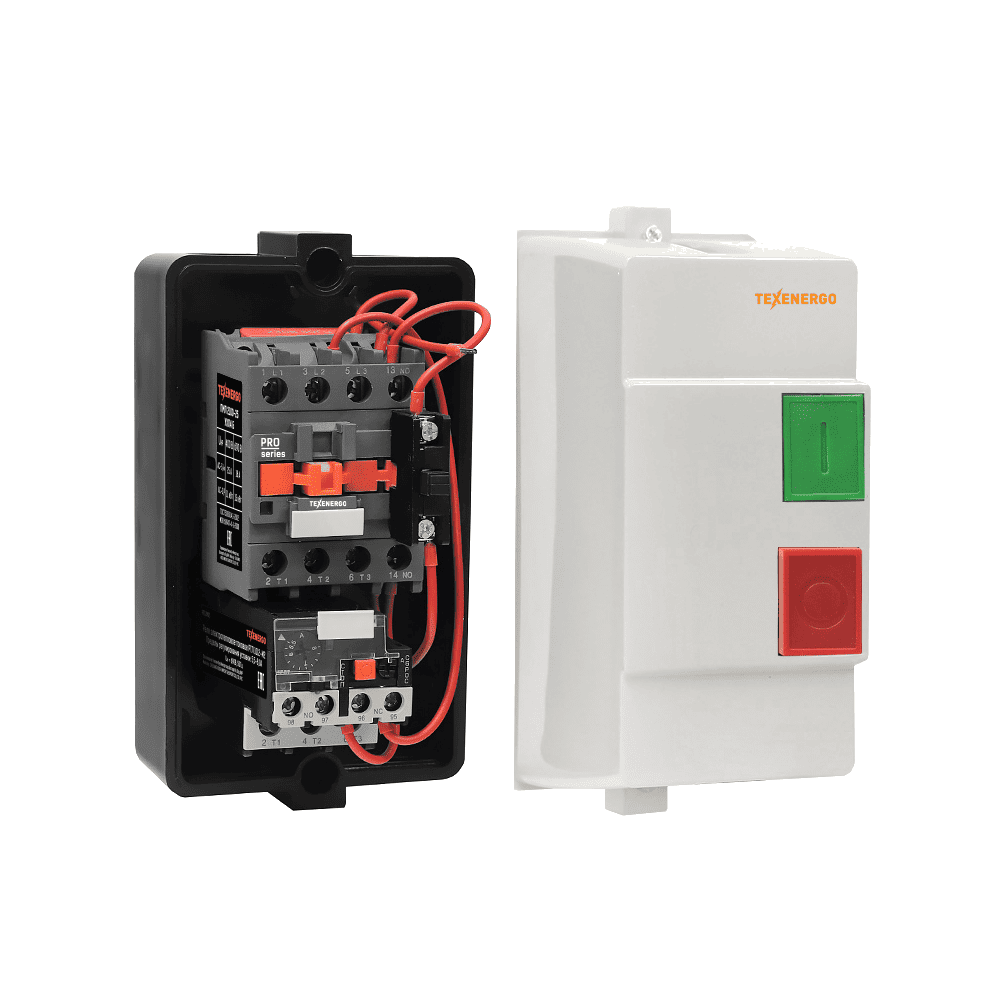

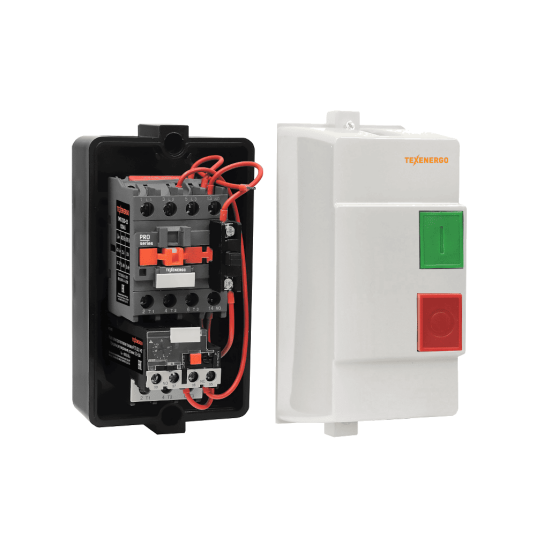

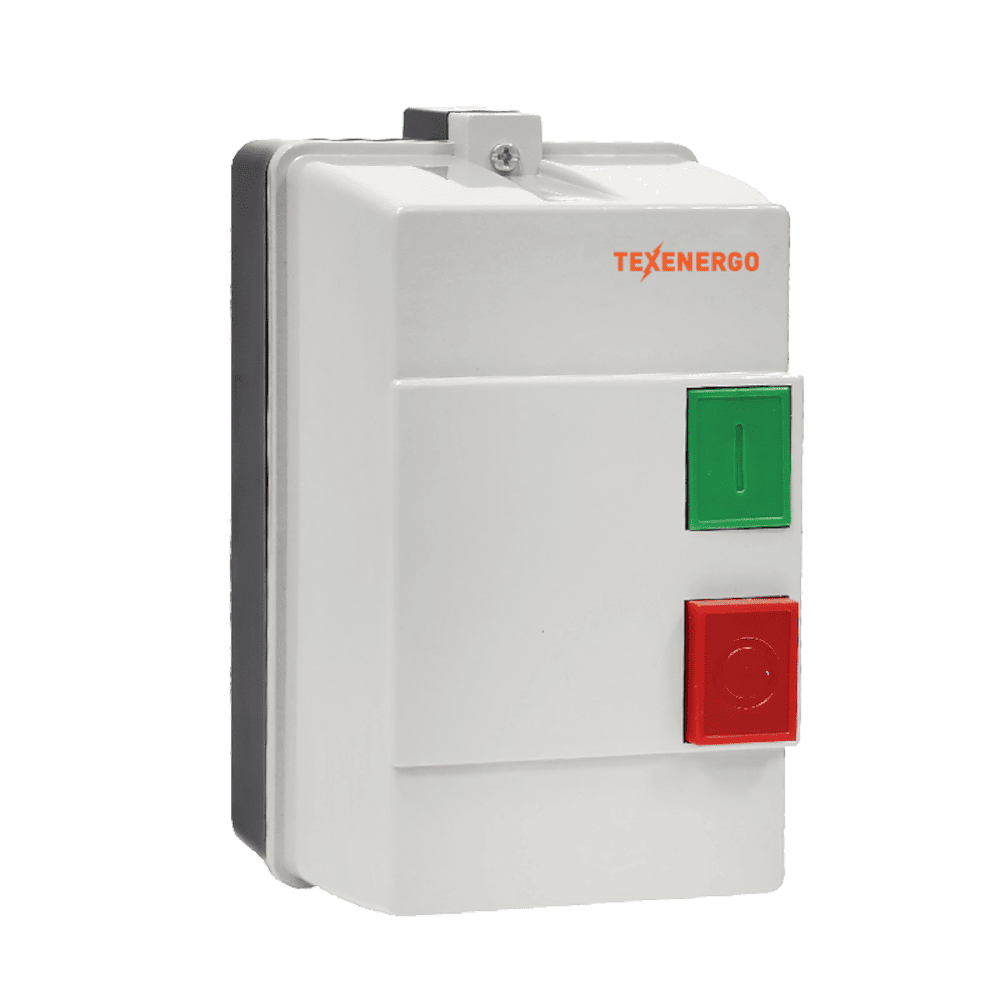

Пускатель (пластик) ПМЛ 2220-25 400В РТЛ 1021-М2 (12-18А) (PM3L25QR21)

Электромагнитные пускатели серии ПМЛ: надёжное управление электродвигателями

Электромагнитные (магнитные) пускатели серий ПМЛ 1100, ПМЛ 2100, ПМЛ 3100 и ПМЛ 4100 (также известные как контакторы ПМЛ) — это специализированные коммутационные устройства, созданные для эффективного управления асинхронными электродвигателями с короткозамкнутым ротором.

Область применения

Устройства широко используются в самых разных отраслях и установках, в том числе:

• Промышленные механизмы: конвейеры, станки различного назначения.

• Насосное и компрессорное оборудование: системы водоснабжения, пневматические установки.

• Транспортные системы: лифты, эскалаторы.

• Системы климат‑контроля и отопления: тепловые пушки, системы вентиляции, кондиционирования и отопления.

• Автоматизированные системы: системы автоматического ввода резерва (АВР), обеспечивающие бесперебойность питания.

• Осветительные сети: для централизованной коммутации групп осветительных приборов.

Основные функции

Пускатели ПМЛ выполняют следующие ключевые задачи:

1. Пуск электродвигателя: обеспечивают плавный и надёжный запуск асинхронного двигателя.

2. Остановка электродвигателя: позволяют оперативно и безопасно отключить питание двигателя.

3. Коммутация цепей: переключают силовые и управляющие цепи в различных режимах работы.

4. Защита двигателя (при комплектации тепловым реле):

   • от перегрузок — отключают питание при длительном превышении номинального тока;

   • от неполнофазного режима (обрыва фазы) — предотвращают работу двигателя на двух фазах, что может привести к его перегреву и выходу из строя.

Принцип работы

Работа пускателя основана на электромагнитном принципе и происходит следующим образом:

1. Подача напряжения. При подаче номинального напряжения на катушку электромагнита создаётся магнитное поле.

2. Срабатывание электромагнита. Магнитное поле втягивает подвижный сердечник (якорь) внутрь катушки.

3. Замыкание контактов. Движение сердечника механически связано с контактной группой. При втягивании сердечника замыкаются силовые контакты (подающие питание на двигатель) и вспомогательные контакты (используемые в цепях управления и сигнализации).

4. Работа двигателя. После замыкания силовых контактов питание подаётся на обмотки электродвигателя, и он начинает работать.

5. Отключение. При снижении напряжения ниже порогового уровня (или при полном снятии напряжения) магнитное поле ослабевает. Возвратная пружина возвращает сердечник в исходное положение.

6. Размыкание контактов. При возврате сердечника контакты размыкаются, обесточивая электродвигатель и завершая рабочий цикл.
